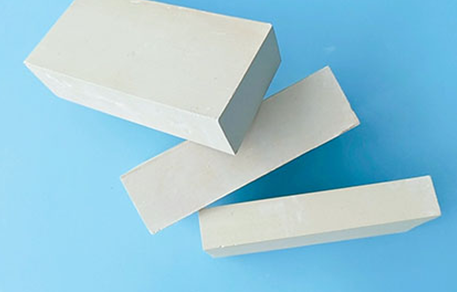

耐酸瓷砖的主要成分是二氧化硅,它在高温焙烧下形成大量的多铝红柱石,这是一种耐酸性能很高的物质.由于耐酸砖结构紧密,吸水率小,所以在常温下也可耐任何浓度的碱性介质,但不耐温度高的熔融碱.耐酸砖含有二氧化硅70%以上,经烧结而成,在化学工业中多应用于砌酸沟、酸井、贮酸库及载酸大的受冲击地面。

1、产品特性：

(1)耐酸砖板具有耐酸度高、耐温耐酸效果好，吸水率低、在常温下不易氧化、不易被介质污染等性。

(2)除氢氟酸以及热磷酸外，对湿氯、盐水、盐酸、硫酸、硝酸等酸类以及在常温下的任何浓度的碱类均有优良的抗腐蚀作用。

2、耐酸砖板应用

广泛应用于石油、化工、制药、食品、造纸、化肥、农药、化纤、纺织、冶炼、电厂等行业，以及塔、池、罐、槽的防腐内衬，并在污水处理工程方面和露天地面等工作场地都发挥其耐酸防腐作用。耐酸砖能耐除氢氟酸、热磷、浓碱之外的大多数介质，对湿氯盐水，盐酸、硫酸、硝酸等酸类及在常温下的任何浓度的碱类，均有优良的抗腐作用。

3.使用说明

一般环氧树脂，耐酸胶泥、耐酸水泥铺贴，铺贴时可根据上述生产厂家产品使用说明书进行施工；用草酸清洗混凝土表面，达到酸碱中和；工业瓷耐酸砖，间缝宽度约8—10mm，间缝深度与砖厚相平为宜，以防泄露；铺贴完毕后应用槽酸冲刷表面，以助于更加牢固。

施工工艺

（1）基层处理：衬瓷板砖施工中金属表面处理极为重要，直接影响衬胶质量。采用喷砂除锈应控制指标如下：喷射角度：30—70度,喷射空气最小压力:不低于0.5MPa;等级要求达到Sa2.5级,表面没有可见残留物,呈现均匀的金属本色。

（2）涂底涂料：喷砂后用汽油等溶剂清洗油污，为了使金属表面不再生锈，应立即涂上一道环氧底漆，涂刷要均匀，不允许漏刷。涂过底涂料后最少要停8个小时，以使溶剂充分挥发，完全固化为止(设备内表面应光滑、平整、不允许有褶皱)；涂刷环氧底漆12小时以后，涂刷一遍酚醛FRP隔离层，固化8小时；涂刷第二遍酚醛FRP隔离层，固化8小时。

（3）瓷板砖施工

1）硅质耐酸胶泥的配置：硅质耐酸胶泥的配比为水玻璃比粉料1：2.5,将水玻璃与粉料按比例搅拌均匀，调成硅质耐酸胶泥。

2）将瓷板砖在衬里表面进行预先排列，有不合适时应先进行改砖。

3）用配置好的硅质耐酸胶泥进行打底，然后用胶泥衬B型（双沟），瓷板一层，挤缝法施工，缝宽约为3mm，固化12小时。

4）用配置好的硅质耐酸胶泥衬A型（单沟）瓷板一层，挤缝2-3mm，固化12小时。

（4）酸化处理：在温室干燥2-3天后，用38%硫酸进行酸化处理3次，每次应用干布擦净白色析出物后，才能刷酸处理。

江西萍乡龙发实业股份有限公司拥有二防腐保温工程施工资质，是中国磷酸、硫酸行业设备服务网成员单位。公司长期从事防腐保温工程设计、施工和技术咨询服务，承揽各种防腐蚀保温、保冷工程，施工网点遍布20多个省、市、自治区，行业覆盖石油、天然气、化工、冶金、电力、食品、医药等多个领域，防腐保温工程一次性交验合格率，深得用户一致好评。
